CINCON电源模块10W系列EC7AW-48D12 EC7AW-48D15 EC7AW-48S33
详细信息
| | 品牌：CINCON | | 型号：EC7AW-48S05 EC7AW-48S12 EC7AW- | | 加工定制：否 | |
| | 输出电流：2 A | | 输入电压：DC9-36V/18-74V V | | 输出电压：DC3.3--15 V | |
| | 输出功率：10 W | | 频率范围：250-300KHZ | | 额定正向平均电流：2 | |
| | 工作温度：-40--85度 ℃ | | | | | |

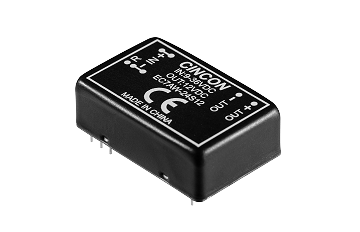

CINCON
电源模块10W
系列EC7AW-48D12 EC7AW-48D15 EC7AW-48S33 EC7AW-48S05 EC7AW-48S12 EC7AW-48S15
随着Cincon
继续DC-DC
转换器产品的开发，浩南电子在这里介绍CINCON
的EC7AW
系列。 这款新产品具有行业标准的9-36
或18-74Vdc
输入范围，在DIP-24
尺寸下可提供10
瓦的输出功率，并提供3.3
、5
、12
、15
，±12
和±15VDC
的输出选项。
EC7AW
表现：
它的空载功耗比较低，仅为6
〜10 mA
。 效率89
％，可在–40°C
至105°C
的工作温度范围内工作。
主要功能：
其他功能包括远程开/
关（正或负）
保护：
保护其免受输入UVLO
（欠压锁定），输出过流，输出过压和连续短路保护的影响，并提供3000Vdc
（2000Vac
）的绝缘电压。
应用范围：
适用于工业， ，电池供电的设备和分布式电源架构等市场。
10Watts 4
：1
输入范围DIP-24绝缘
式DC-DC
转换器
EC7AW
效率89
％
固定开关频率
调节输出
远程开/
关
空载功耗低
受到保护（OCP / OVP / UVLO
）
3000Vdc I / O
绝缘电压
内部没有钽电容器
DIP-24
金属封装
Model List
| Part Number |
Input Voltage |
Output Voltage |
Output Current |
No load Input Current |
Efficiency (效率) |
I/O Isolation Voltage |
| EC7AW-24S33 |
9~36V |
3.3V |
2A |
6mA |
81 |
3000VDC |
| EC7AW-24S05 |
9~36V |
5V |
2A |
6mA |
85.5 |
3000VDC |
| EC7AW-24S12 |
9~36V |
12V |
0.833A |
6mA |
88.5 |
3000VDC |
| EC7AW-24S15 |
9~36V |
15V |
0.666A |
7mA |
89 |
3000VDC |
| EC7AW-24D12 |
9~36V |
±12V |
±0.417A |
8mA |
88 |
3000VDC |
| EC7AW-24D15 |
9~36V |
±15V |
±0.333A |
10mA |
88 |
3000VDC |
| EC7AW-48S33 |
18~74V |
3.3V |
2A |
6mA |
80.5 |
3000VDC |
| EC7AW-48S05 |
18~74V |
5V |
2A |
6mA |
85.5 |
3000VDC |
| EC7AW-48S12 |
18~74V |
12V |
0.833A |
6mA |
88.5 |
3000VDC |
| EC7AW-48S15 |
18~74V |
15V |
0.666A |
6mA |
89 |
3000VDC |
| EC7AW-48D12 |
18~74V |
±12V |
±0.417A |
6mA |
88 |
3000VDC |
| EC7AW-48D15 |
18~74V |
±15V |
±0.333A |
7mA |
88 |
3000VDC |
| EC7AW-24S33N |
9~36V |
3.3V |
2A |
6mA |
81 |
3000VDC |
| EC7AW-24S05N |
9~36V |
5V |
2A |
6mA |
85.5 |
3000VDC |
| EC7AW-24S12N |
9~36V |
12V |
0.833A |
6mA |
88.5 |
3000VDC |
| EC7AW-24S15N |
9~36V |
15V |
0.666A |
7mA |
89 |
3000VDC |
| EC7AW-24D12N |
9~36V |
±12V |
±0.417A |
8mA |
88 |
3000VDC |
| EC7AW-24D15N |
9~36V |
±15V |
±0.333A |
10mA |
88 |
3000VDC |
| EC7AW-48S33N |
18~74V |
3.3V |
2A |
6mA |
80.5 |
3000VDC |
| EC7AW-48S05N |
18~74V |
5V |
2A |
6mA |
85.5 |
3000VDC |
| EC7AW-48S12N |
18~74V |
12V |
0.833A |
6mA |
88.5 |
3000VDC |
| EC7AW-48S15N |
18~74V |
15V |
0.666A |
6mA |
89 |
3000VDC |
| EC7AW-48D12N |
18~74V |
±12V |
±0.417A |
6mA |
88 |
3000VDC |
| EC7AW-48D15N |
18~74V |
±15V |
±0.333A |
7mA |
88 |
3000VDC |
