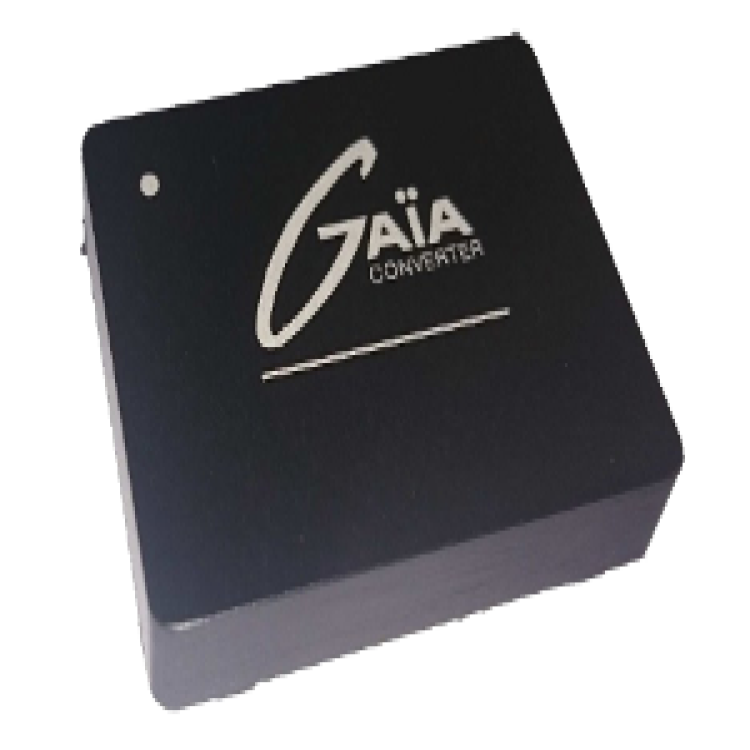

GAIA航空电源40W系列 MGDD-40-N-C/T MGDD-40-N-F/T MGDD-40-N-E/T MGDD-40-N-I/T MGDD-40-N-B/TMGDD-40-N-E/T MGDD-40-N-I/T MGDD-40-N-B/T
详细信息
| 品牌:GAIA | | 型号:MGDD-40-N-E/T MGDD-40-N-I/T MGDD-40-N-B/T | | 加工定制:否 | |
| 输出电流:4 A | | 输入电压:DC9-60V V | | 输出电压:DC3.3-24 V | |
| 输出功率:40 W | | 工作温度:-55-105 ℃ | | | |
GAIA航空电源40W系列 MGDD-40-N-C/T MGDD-40-N-F/T MGDD-40-N-E/T MGDD-40-N-I/T MGDD-40-N-B/T
GAIA发布了MGDD40系列的新成员:MGDD-40-N-CE,带有双绝缘输出5V和12V。
MGDD-40-N-CE具有9-60 Vdc的宽输入范围, 瞬态80Vdc / 100ms,适合航空电子/国防应用。
凭借其输出灵活性2个不同的绝缘电压5V和12V以及易于配置,它可以满足各种的需求
MGDD-40宽输入系列全系列DC / DC电源模块,具有9-60或4.5-33伏的更宽输入电压范围,设计用于分布式电源架构,其中可变输入电压和瞬态普遍存在它们适用于航空电子和国防应用。
MGDD-40设计用于高功率密度每立方英寸60W的应用.MGDD-40系列符合DO160和MIL-STD-704瞬态电压,无需额外的电压限制器。
该系列包括双输出电压选择,单独绝缘2x3.3伏,2 x 5伏,2 x 12伏,2 x 15伏和2 x 24伏,易于配置。
模块均采用LC网络滤波器设计,以更大限度地减少反射输入电流纹波。这些模块包括软启动,输入欠压锁定,短路保护和输出过压限制,以确保有效的模块保护。软启动允许电流限制并消除启动期间的浪涌电流。短路保护通过关闭保护模块免受持续时间的短路,并在过载消除后恢复正常。
模块采用双组分导热化合物封装,以确保在恶劣的环境条件下实现更佳功耗。
特征:
?宽输入范围4.5-33V,45V / 100ms和9-60V和80V / 1s。
?双绝缘输出:3.3V,5V,12V,15V,24V,适用于3.3V至50V的灵活配置。
?整个范围内的效率(典型值89%)
? 慢启动
?电流隔离1.500 VDC
?集成LC输入滤波器
?短路保护
?外部同步
?外部调整调整:-20 / + 10%
?无光耦合器,可靠性高
Gaia的MGDD-40系列可靠性DC-DC转换器设计用于-40至+ 105°C(可选-55°C)的更高工作温度,具有典型国防和机载应用所需的输入范围。
Hi-Rel型号均标配开/关功能(适用于工业型号的/ M选项)。
可用选项(详见规格):
?T = -55°C启动温度
?S =筛选和序列化 40W MGDD-40-N-CE
MODEL |
INPUT |
# of Outputs |
Vout |
Iout |
Options |
MGDD-40-E-B |
4.5-33 VDC |
Dual (isolated) |
2 x 3.3V |
4.000A |
T, S |
MGDD-40-E-C |
4.5-33 VDC |
Dual (isolated) |
2 x 5V |
4.000A |
T, S |
MGDD-40-E-E |
4.5-33 VDC |
Dual (isolated) |
2 x 12V |
1.65A |
T, S |
MGDD-40-E-F |
4.5-33 VDC |
Dual (isolated) |
2 x 15V |
1.30A |
T, S |
MGDD-40-E-I |
4.5-33 VDC |
Dual (isolated) |
2 x 24V |
0.85A |
T, S |
|
|
|
|
|
|
MGDD-40-N-B |
9-60 VDC |
Dual (isolated) |
2 x 3.3V |
4.000A |
T, S |
MGDD-40-N-C |
9-60 VDC |
Dual (isolated) |
2 x 5V |
4.000A |
T, S |
MGDD-40-N-E |
9-60 VDC |
Dual (isolated) |
2 x 12V |
1.65A |
T, S |
MGDD-40-N-F |
9-60 VDC |
Dual (isolated) |
2 x 15V |
1.30A |
T, S |
MGDD-40-N-I |
9-60 VDC |
Dual (isolated) |
2 x 24V |
0.85A |
T, S |
9-75V extended range also available, please contact factory. Please contact us if you need different input / output voltages.
