GAIA机载模块电源MGDD-08-E-F MGDD-08-E-B MGDD-08-E-CMGDD-08-E-I MGDD-08-E-E
详细信息
| 品牌:GAIA | | 型号:MGDD-08-E-I MGDD-08-E-E | | 加工定制:否 | |
| 输出电流:2 A | | 输入电压:DC4.5-33 V | | 输出电压:DC3.3-24 V | |
| 输出功率:8 W | | 频率范围:200KHZ | | 工作温度:-40--105度 ℃ | |
GAIA机载模块电源MGDD-08-E-I MGDD-08-E-E MGDD-08-E-F MGDD-08-E-B MGDD-08-E-C
MGDD-08输入系列DC / DC电源模块,具有4,5-33伏和9-60伏的输入电压范围。该系列设计用于分布式电源架构,其中可变输入电压和瞬态比较普遍,使其成为工业应用的选择。
MGDD-08系列按照DO-160和MIL-STD-704瞬态电压,无需额外的电压限制器。

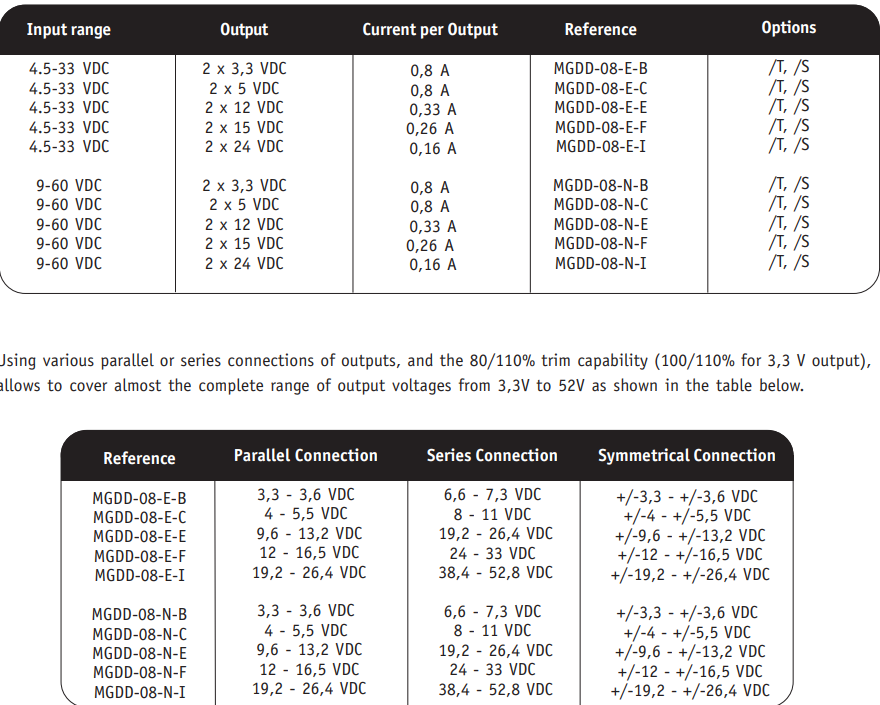

该系列包括双输出电压选择,单路2 x 3,3伏,2 x 5伏,2 x 12伏,2 x 15伏和2 x 24伏,易于组合。总功率为8W,单个通道可提供6.8W的功率。
模块均采用LC网络滤波器设计,以减少反射输入电流纹波。这些模块包括软启动,输入欠压锁定,短路和过载保护以及输出过压限制,以模块保护。软启动允许电流限制并消除启动期间的浪涌电流。短路保护通过关闭保护模块免受每个持续时间的短路,并在过载消除后恢复正常。
模块采用双组分导热化合物封装,以在恶劣的环境条件下实现较低功耗。
特征:
•输入范围4,5-33 VDC和9-60 VDC
•标称功率8 W
•每通道功率6.8W
•标称双输出电压范围为3.3V至48V
•整个范围效率(89%)
• 慢启动
•电流隔离1.500 VDC
•集成LC输入滤波器
•短路保护
•外部同步
•外部调整调整:-20 / + 10%
•无光耦合器,可靠性高
•RoHS流程
Gaia的MGDD-08系列DC-DC转换器设计用于-40至+ 105°C(可选-55°C)的更高工作温度,具有工业应用所需的输入范围。
可用选项(详见规格):
•T = -55°C启动温度
•S =筛选和序列化
双输出均可以标记为正或负,并串联或并联连接。 每一个轨道的输出功率不得6.8W,总功率《=8W。
