TDK-LAMBDADRJ系列导轨式电源DRJ30-24-1 DRJ120-24-1 DRJ100-24-1 DRJ240-24-1 DRJ50-24-1

TDK-LAMBDADRJ系列导轨式电源DRJ30-24-1 DRJ120-24-1 DRJ100-24-1 DRJ240-24-1 DRJ50-24-1

详细信息

品牌：TDK-LAMBDA	类型：AC/DC电源	输入电压：AC85-264 V
输出功率：30-240 W	调制方式：脉冲宽度调制（PWM)式	晶体管连接方式：单端式
输出电压：DC5-24 V	工作效率：90 %	输出波纹噪音：120MV
输出电压精度：2 %	电压调整率：2 %	负载调整率：2 %
输出电流：10 A	型号：DRJ240-24-1 DRJ50-24-1

DRJ系列导轨式电源DRJ30-24-1 DRJ120-24-1 DRJ100-24-1 DRJ240-24-1 DRJ50-24-1
输入电压AC85-264V或者DC120—370V
输出电压：DC5V,12V,24V
功能说明及注意事项

6-1.输入电压范围

输入电压范围为单相85-264VAC（47-63Hz）或120-370VDC。输入电压超出规格可能会导致
产品损坏。对于需要符合各种安全标准（UL、CSA、EN）的情况，输入电压范围为100-
240VAC（50-60Hz）。如果使用低于规格的输入电压，输出电压可能会重复启动和停止。
注：该系列能够承受300VAC的输入5秒（无损坏）。请注意，为了满足
输入电压范围必须在85-264VAC内。

6-2.输出电压范围

输出电压在装运时设置为额定值。输出电压在24-28V范围内可以通过V.ADJ微调器进行调整。
顺时针转动微调器时，输出电压将增加。注意输出电压何时增加
过电压保护（OVP）功能可能会触发，输出电压将关闭。此外，当增加
输出电压，降低输出电流，使其不超过*大输出功率。
当微调器在无负载条件下快速转动时，输出电压可能不会快速变化。在这种情况下，流过输出电流或
等待输出电压稳定，然后重新输入。
调整输出电压时，请缓慢转动微调器。功率：15W-240W
散热方式：自然散热

型号	形状	冷却方式	输入电压范围[AC] / V	输入电压范围[DC] / V	输出功率 /W	额定输出电压[DC] / V	输出电压范围[DC] / V	选项

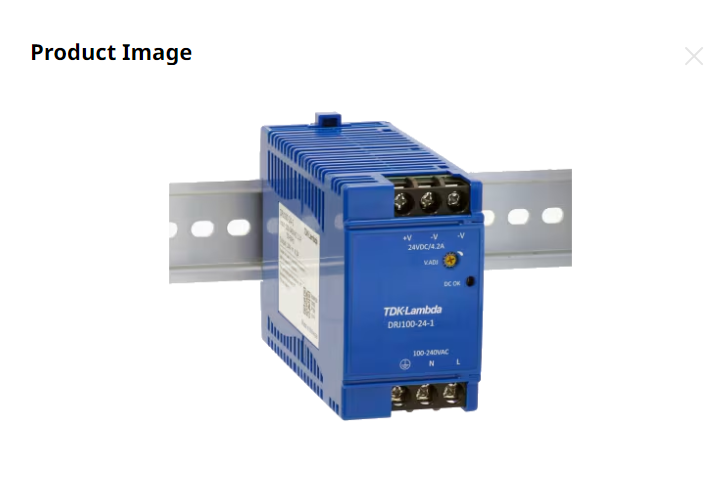

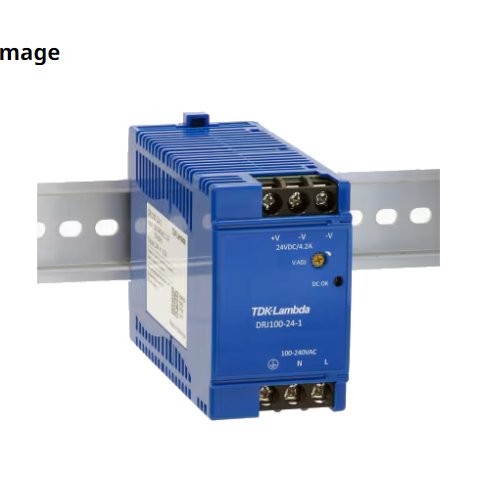

DRJ100-24-1	DIN导轨	自然风冷	85～264	120～370	100.8	24	21.6～28.5
DRJ100-24-1/C2	DIN导轨	自然风冷	85～264	120～370	90	24	固定	UL60950-1 Class 2输出符合
DRJ100-24-1/C2E	DIN导轨	自然风冷	85～264	120～370	90	24	固定	UL60950-1 Class 2输出符合欧洲端子规格
DRJ100-24-1/E	DIN导轨	自然风冷	85～264	120～370	100.8	24	21.6～28.5	欧洲端子规格
DRJ120-24-1	DIN导轨	自然风冷	85～264	120～370	120	24	24～28
DRJ120-24-1/E	DIN导轨	自然风冷	85～264	120～370	120	24	24～28	欧洲端子规格
DRJ15-24-1	DIN导轨	自然风冷	85～264	120～370	15.1	24	21.6～28.5
DRJ15-24-1/E	DIN导轨	自然风冷	85～264	120～370	15.1	24	21.6～28.5	欧洲端子规格
DRJ240-24-1	DIN导轨	自然风冷	85～264	120～370	240	24	24～28
DRJ240-24-1/E	DIN导轨	自然风冷	85～264	120～370	240	24	24～28	欧洲端子规格
DRJ30-12-1	DIN导轨	自然风冷	85～264	120～370	27.6	12	10.8～15
DRJ30-12-1/E	DIN导轨	自然风冷	85～264	120～370	27.6	12	10.8～15	欧洲端子规格

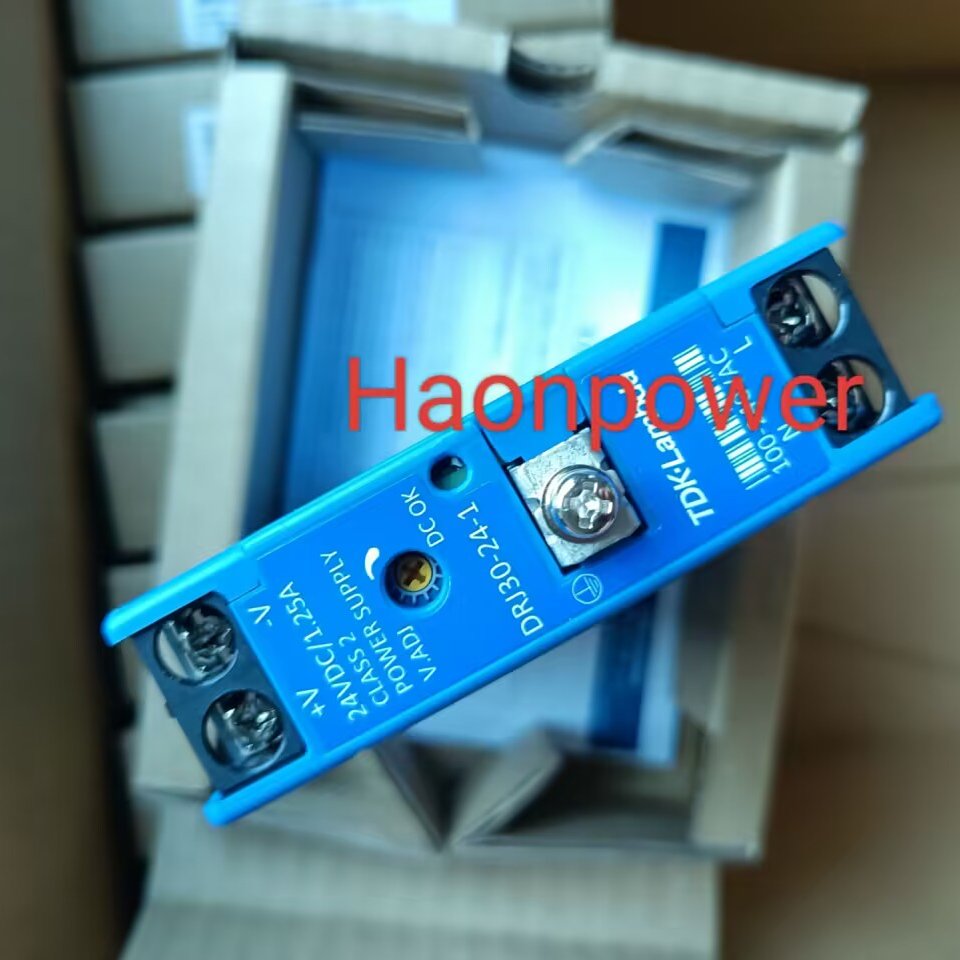

DRJ30-24-1	DIN导轨	自然风冷	85～264	120～370	30	24	21.6～28.5
DRJ30-24-1/E	DIN导轨	自然风冷	85～264	120～370	30	24	21.6～28.5	欧洲端子规格
DRJ30-5-1	DIN导轨	自然风冷	85～264	120～370	20	5	4.5～6
DRJ30-5-1/E	DIN导轨	自然风冷	85～264	120～370	20	5	4.5～6	欧洲端子规格
DRJ50-12-1	DIN导轨	自然风冷	85～264	120～370	40.8	12	10.8～15
DRJ50-12-1/E	DIN导轨	自然风冷	85～264	120～370	40.8	12	10.8～15	欧洲端子规格
DRJ50-24-1	DIN导轨	自然风冷	85～264	120～370	50.4	24	21.6～28.5
DRJ50-24-1/E	DIN导轨	自然风冷	85～264	120～370	50.4	24	21.6～28.5	欧洲端子规格

*1.在100VAC/230VAC下，Ta=25°C，标称输出电压和输出功率。
*2.对于需要符合各种安全规范（UL、CSA）的情况，描述为100-240VAC（50-60Hz）。
*3.不适用于浪涌电流小于0.2ms的噪声滤波器。
*4.Vo、线路和负载调节以及纹波电压的测量请参考图
*5.85-264VAC，恒定负载。
*6.空载满载，输入电压恒定。
*7.打嗝自动恢复。避免在过载或短路条件下运行。
*8.OVP电路将关闭输出，手动复位（重新通电）。
*9.在100VAC、Ta=25°C、标称输出电压和80%输出功率下。
*10.通每种测量方法（60Hz）测量，Ta=25°C。
*11.输出降额-标准安装时降额。请参阅负载与环境温度（A268-01-02_）。-负载（%）是输出功率或输出电流的百分比，不要超过其负载的降额。
*12.电源被视为将安装在设备中的组件。应重新评估设备是否符合EMC
*13.输入电压低于90VAC时需要输出降额。请参阅负载与输入电压（A268-01-02_）。
