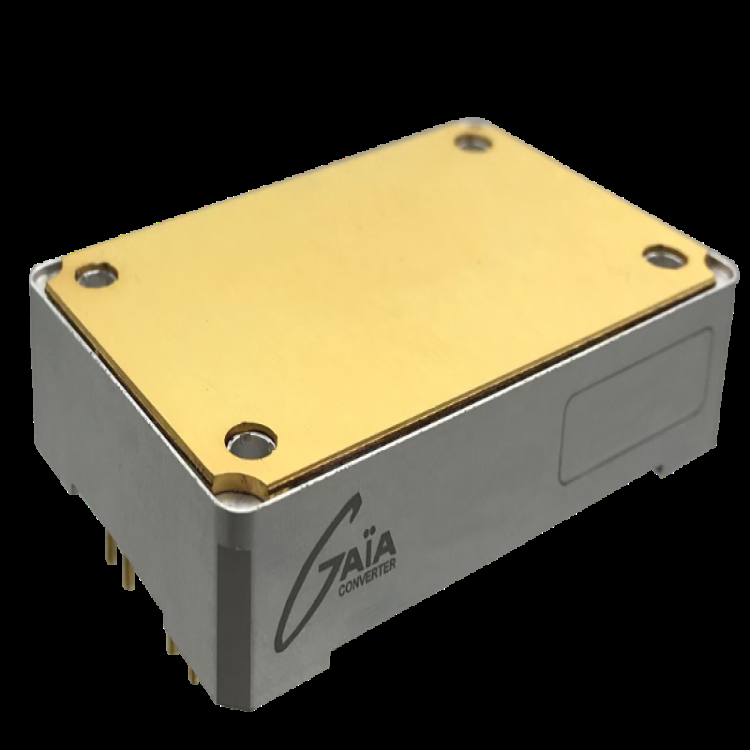

MGDS-160系列直流稳压电源 MGDS-160-H-C MGDS-160-H-E
详细信息
| | 品牌：GAIA | | 类型：DC/DC电源 | | 输入电压：DC9-36V V | |
| | 输出功率：160 W | | 调制方式：脉冲宽度调制（PWM)式 | | 晶体管连接方式：单端式 | |
| | 输出电压：DC5-28 V | | 工作效率：89 % | | 型号：MGDS-160-H-I MGDS-160-H-J | |
MGDS-160
系列直流稳压电源MGDS-160-H-I MGDS-160-H-J MGDS-160-H-C MGDS-160-H-E
MGDS-160
系列是全系列比较高密度和宽输入范围DC/DC
电源模块，
为航空航天、工业应用而设计。
160W
功率，这款DC/DC
转换器特别适合紧凑型电源设计。
型号可提供输入电压范围9-45
伏。该系列包括单个输出电压28
伏。
这些模块使用的固定开关拓扑结构，提供比较宽输入范围，低噪声特性和良好功率密度。
同步功能允许同步多个转换器到一个频率或外部源频率。
模块均采用LC
网络滤波器设计，以减小反射输入电流纹波和输出电压纹波。
各模块具有完整的功能，包括输入欠压锁定、输出过压保护、输出限流保护、温度保护等。
此外，软启动功能允许电流限制，并消除启动期间的涌电流。
特点:
•四分之一砖包装
•单输出
•软启动
•LL
到HL
运行
•无光耦
•额定功率160W
•电绝缘1 500 VDC
•开关频率330 KHz
•保护:
输入欠压闭锁、输出限流、输出过压、过温
•装饰调整:80%
至110%
•外部同步范围:330
至370
千赫
•附加功能:
开/
关
Gaia
的MGDS-160
系列DC-DC
转换器设计用于-40
到+105
°C(
可选-55
°C)
的更高工作温度，
典型的机载应用所需的输入范围。
可用选项(
详见规格):
•F =
同步
•T = -55
°C
启动温度
•S =
筛选和连载
| MODEL |
INPUT |
# of Outputs |
Vout |
Iout |
Options |
| MGDS-160-H-C |
9-45 VDC |
Single |
5V |
32A |
F, T, S |
| MGDS-160-H-E |
9-45 VDC |
Single |
12V |
13.3A |
F, T, S |
| MGDS-160-H-F |
9-45 VDC |
Single |
15V |
10.6A |
F, T, S |
| MGDS-160-H-I |
9-45 VDC |
Single |
24V |
6.6A |
F, T, S |
| MGDS-160-H-J |
9-45 VDC |
Single |
28V |
5.7A |
F, T, S |
Note: All 9-45V input model come with leaded process: add -L ad the end of the part number.
Please contact us if you need different input / output voltages.
