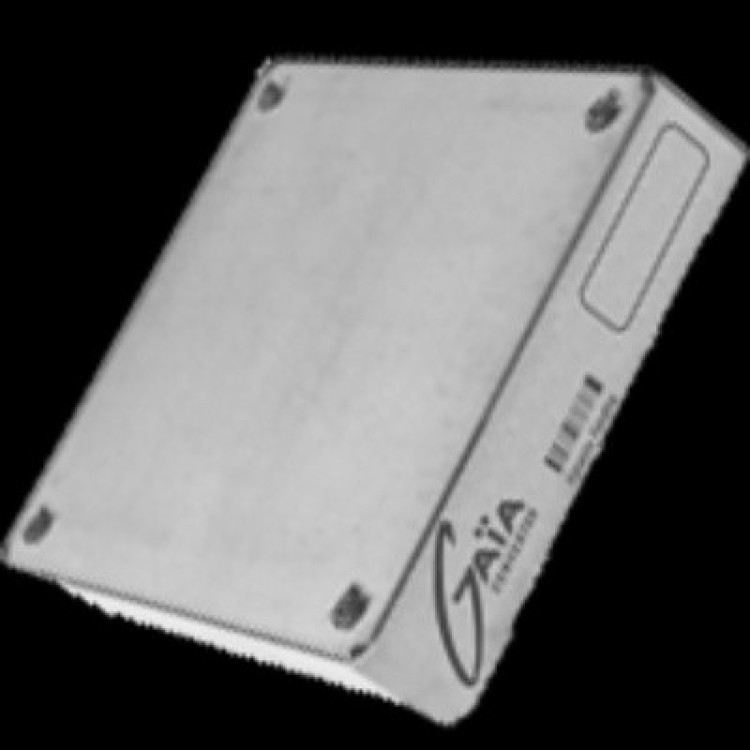

GAIA500W半砖模块电源MGDS-500-H-I MGDS-500-H-J MGDS-500-H-P
详细信息
| | 品牌：GAIA | | 类型：DC/DC电源 | | 输入电压：DC9-36V V | |
| | 输出功率：500 W | | 调制方式：脉冲宽度调制（PWM)式 | | 输出电压：DC12-48 V | |
| | 工作效率：89 % | | 型号：MGDS-500-H-P | | | |
500W
半砖模块电源MGDS-500-H-I MGDS-500-H-J MGDS-500-H-P
MGDS-500
具有一系列比较高密度宽输入范围的直流/
直流电源模块，
为航空航天、工业应用而设计。
这款DC/DC
转换器的功率为500W
，适用于紧凑型电源设计。
标准型号可提供比较宽输入电压范围9-36
伏。
该系列包括单个输出电压12
、15
、24
、28
或48
伏。
这些模块使用的固定开关拓扑结构，提供宽输入范围，
低噪声特性和比较高功率密度。同步功能允许同步多个转换器到一个频率或外部源频率。
模块均采用LC
网络滤波器设计，以减小反射输入电流纹波和输出电压纹波。
各模块具有完整的功能，包括输入欠压锁定、输出过压保护、
输出限流保护、温度保护等。此外，软启动功能允许电流限制，并消除启动期间的涌电流。
特点:
•半砖包装
•单输出
•软启动
•空载到满载运行
•无光耦
•额定功率500W
•电绝缘电压1 500 VDC
•开关频率300khz
•保护:
输入欠压闭锁、输出限流、输出过压、过温
•内饰调整:90%
至110%
•外部同步范围:270
至330 KHz
•附加功能:
开/
关，感觉
Gaia's MGDS-500 Series of High-Reliability DC-DC Converters are designed for higher operating temperatures of -40 to +105°C (optional -55°C) with input ranges required for typical military & airborne applications.
Available Options (see specs for details):
• T = -55°C Start-Up Temperature
• S = Screening & Serialization
| MODEL |
INPUT |
# of Outputs |
Vout |
Iout |
Options |
| MGDS-500-H-E |
9-36 Vdc |
Single |
12V |
41.7A |
T, S |
| MGDS-500-H-F |
9-36 Vdc |
Single |
15V |
33.4A |
T, S |
| MGDS-500-H-I |
9-36 Vdc |
Single |
24V |
20.8A |
T, S |
| MGDS-500-H-J |
9-36 Vdc |
Single |
28V |
17.8A |
T, S |
| MGDS-500-H-P |
9-36 Vdc |
Single |
48V |
9.4A |
T, S |
Please contact us if you need different input / output voltages.
