GAIA电源转换器DCV输入 160W系列MGDS-160-S-26MGDS-160-S-26/T
详细信息
| | 品牌：GAIA | | 类型：DC/DC电源 | | 输入电压：180-480伏 V | |
| | 输出功率：160 W | | 调制方式：脉冲宽度调制（PWM)式 | | 晶体管连接方式：单端式 | |
| | 输出电压：DC26 V | | 工作效率：87 % | | 型号：MGDS-160-S-26/T | |
GAIA电源转换器DCV输入 160W系列MGDS-160-S-26
MGDM-160
系列是为航空航天和工业应用设计的宽输入范围DC/DC
电源模块。
这些模块在500 KHz
使用固定开关拓扑结构，提供宽输入范围，低噪声特性和比较高功率密度。
标准型号可提供输入电压范围180-480
伏。该系列包括单输出电压5
、12
、15
、26
伏。
MGDM-160
高输入系列包括同步、负载共享并行、修剪和感知功能。
同步功能允许将多个转换器同步到一个频率或一个外部源频率。
并行功能允许增加真正的N+1
冗余的功率。
所有模块都设计了LC
网络滤波器，以减少反射输入电流纹波和输出电压纹波。
模块具有单独的功能，包括输入欠压锁定、输出过压保护、输出限流保护和温度保护。
此外，软启动功能允许电流限制和消除启动过程中的涌流。
该设计已进行表面贴装组件，并在一个自动化的过程中制造，以提高高质量。该模块采用双组分导热化合物封装，在恶劣环境条件下的较低功耗。
一般特征
附加功能:
开/
关，感应，电流共享
外部同步范围:500
至550 KHz
电绝缘输入/
输出:2200 Vdc
额定功率:150w
保护:
输入欠压锁定，输出电流限制，输出过压，过温
开关频率:500khz
微调:90
至110%
特性
空载转满负荷运行
无光耦，可靠性高
单输出
软启动

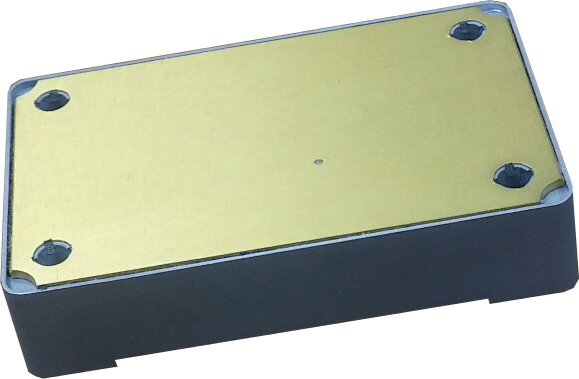

四分之一砖包装
| Reference |
Output power |
Input voltage |
Max. transient input voltage |
Output voltage |
Min. transient input voltage |
Case dimensions |
| MGDS-160-S-26 |
150 W |
180 - 440 Vdc |
480 Vdc / 1 s |
26 Vdc |
170 Vdc / 1 s |
58.1 x 37 x 12.7 mm |
