尖峰和浪涌限制器90W系列FLHGI-90-R-R
详细信息
| 品牌:GAIA | | 加工定制:否 | | 型号:FLHGI-90-R-R | |
| 输入电压:12 - 140 Vdc V | | 输出电压:12 - 140 Vdc V | | 输出功率:90 W | |

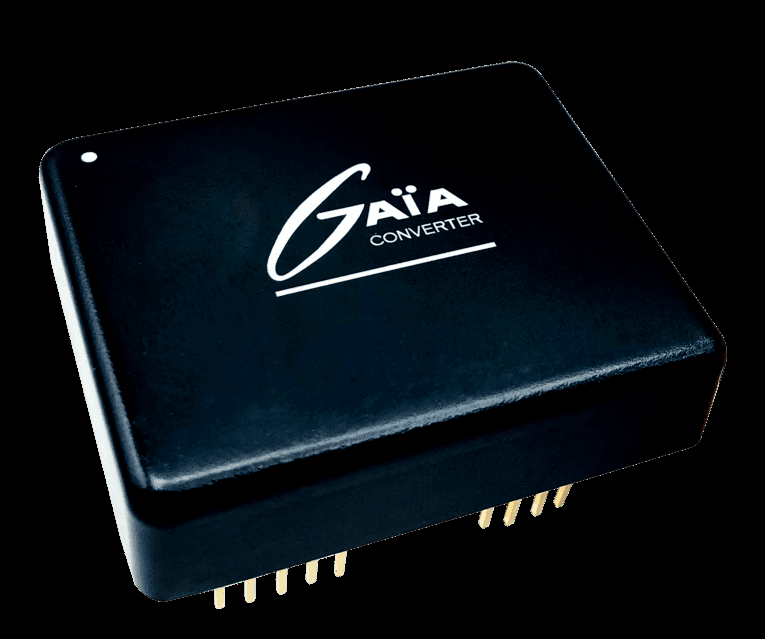

尖峰和浪涌限制器90W
系列FLHGI-90-R-R
输入总线调节器FLHGI-90
是一个90w
输入总线前端,使铁路应用的电源架构的构建变得更加容易。FLHGI-90
包括:
输入EMI
滤波器去除共输入和差分输入传导噪声,适合EN550155/ en55022 EMC
。
输入尖峰和浪涌限制器,适合EN50155/61000
和RIA12
过电压。
极性保护。
软启动功能。
一个暂停函数。
同步输出函数。
ASP
功能,保护应用程序免受异常浪涌,位开关下转换器供应。
利用如此多的功能,FLGHI-90
有利地取代了电源架构的输入级组件,如滤波器,限压器,二极管,涌流限流器和支撑模块。作为一个单一组件,FLHGI-90
允许大幅减少空间,以及一个简化电源架构设计。
由于其的输入范围,输入母线调节器操作与电池电压,根据3
种操作模式:
—正常工作:
当输入母线电压在稳态范围内时,FLHGI-90
作为缓冲器将输入功率低损耗传输到DC/DC
架构,并进行噪声滤波。
-
瞬态操作:FLHGI-90
卡钳输入瞬态,限制其输出电压为下游DC/DC
架构可接受的电压值。此外,如果瞬态操作进入电压值或持续时间的异常状态,异常浪涌保护功能(ASP)
关闭FLHGI-90
输出电压以保护下游转换器结构。
—保持操作:
当输入母线降至由简单的外部电阻决定的低电压水平以下时,发生保持操作。在这种情况下,FLHGI-90
将下游转换器输入母线连接到带电的保持电容器,以便在应用输入母线下降期间进行操作。
该模块采用双组分导热化合物封装,并封装在金属外壳中,以实现模块在恶劣环境条件下。
Reference |
Status |
Output power |
Input voltage |
Max. transient input voltage |
Output voltage |
Output current |
Case dimensions |
DC resistance |
FLHGI-90-R-R |
Active |
90 W |
12 - 140 Vdc |
385.0 Vdc / 20 ms |
|
|
|
|
