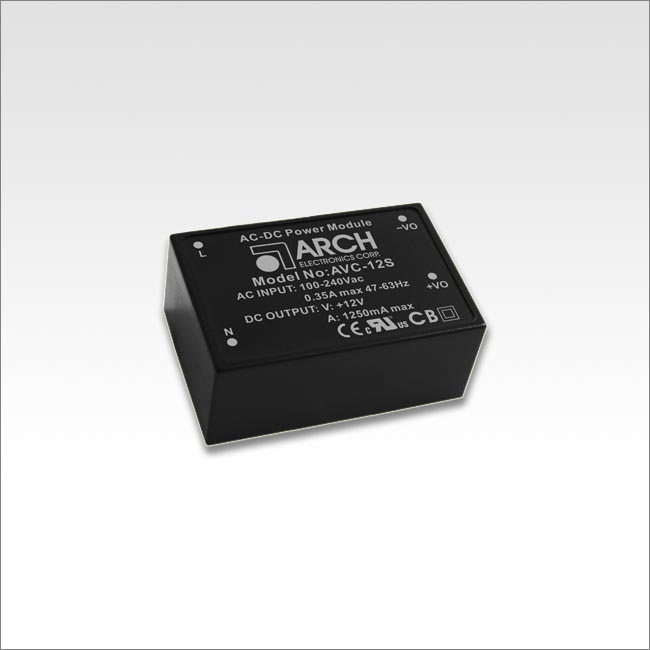

15W系列翊嘉AC/DC模块电源AVC-24S-A2 AVC-12S-A2 AVC-15S-A2
详细信息
| | 品牌：ARCH | | 类型：AC/DC电源 | | 输入电压：ac85-264 V | |
| | 输出功率：15 W | | 调制方式：脉冲宽度调制（PWM)式 | | 晶体管连接方式：单端式 | |
| | 输出电压：dc5v-24v V | | 工作效率：85 % | | 输出电压精度：+/-1 % | |
| | 电压调整率：+/-1 % | | 负载调整率：+/-1 % | | 输出电流：3 A | |
| | 型号： AVC-5S-A2 | | | | | |
15W
系列翊嘉AC/DC
模块电源AVC-24S-A2 AVC-12S-A2 AVC-15S-A2 AVC-5S-A2
ITE
电源模块
可安装在PCB
上的开关电源模块
密封塑料盒
通用输入范围90-264VAC
，47-63 Hz
紧凑尺寸：1.62 x 1.07 x 0.75
英寸
空载功率<0.1W
三年产品保固
除非另有说明，否则所有规格在标称输入电压，预热时间为+ 25
°C
时。
用0.1U 50V // 47U 50V
陶瓷电容测量 交叉输出。
请参考上发布的PDF
文件作为版本。
| ModelNo. |
InputRange |
OutputVoltage |
OutputCurrent |
Eff |
| (V.AC ) |
(V.DC ) |
(mA ) |
(效率) |
| Single Output Models |
| AVC-5S-A2 |
90 ~ 264 VAC |
5 |
2700 |
80 |
| AVC-12S-A2 |
90 ~ 264 VAC |
12 |
1250 |
84 |
| AVC-15S-A2 |
90 ~ 264 VAC |
15 |
1000 |
84 |
| AVC-24S-A2 |
90 ~ 264 VAC |
24 |
625 |
85 |
| Input Specifications / 輸入規格 |
| Voltage |
90~264 VAC or 120~370 VDC |
|
| Frequency |
47-440 Hz |
|
| |
|
|
| |
|
| Environment Specification / 環境規格 |
| Operating Temperature |
-40 °C to +70 °C |
|
| Storage Temperature |
-40 °C to +85 °C |
|
| Temperature Coefficient |
±0.05% / °C |
| Humidity |
95% RH |
|
| |
|
|
| SAFETY & EMC |
Isolation Voltage
(Input to Output) |
4000 VAC |
|
| Agency Approvals |
UL 60950-1, CAN/CSA C22.2 No. 60950-1-07 |
|
EMI
(Conducted & Radiated Emission) |
EN 55032 class B |
|
EMS
(Noise Immunity) |
EN 55024 |
|
| |
|
|
| Others / 其他 |
Dimension
(Tolerance ±0.5mm) |
41.2 x 27.2 x 19.1 mm
1.62 x 1.07 x 0.75 inches |
| Weight |
40 g |
| Case Material |
Plastic resin with Fiberglass
(flammability to UL 94V-0) |
| Cooling Method |
Free air convection |
|
