| 品牌:科索 | | 类型:AC/DC电源 | | 输入电压:AC90-264V V | |
| 输出功率:75 W | | 晶体管连接方式:单端式 | | 输出电压:DC12-48 V | |
| 工作效率:87 % | | 输出电压精度:+/-1 % | | 电压调整率:+/-1 % | |
| 型号:WMA75H-48 | | | | | |
科索开关电源150W
系列WMA75H-12 WMA75H-24 WMA75H-48
AC85-132V 1Φ AC170-264V 1Φ(开关切换)
・绝缘等级2MOPP
・适合电气设备标准(IEC60601-1 第3版)以及工业标准・低高度30mm
・长寿命,可靠性良好
・经济型设计
・质保期5年
型号:WMA150H,WMA350H
说明:
- ◆ 保护方式(MOP)
- ◆ 保护方式(MOPP)
- ◆ 操作者保护方式(MOOP)
设备生产厂商需要根据设备是否接触来决定设备是采用保护方式(MOPP)
还是操作者保护方式(MOOP)
无论哪种保护方式,前端输入端(PRIMARY)和后端输出端(SECONDARY)之间的绝缘必须适合至少2xMOP(MOOP/MOPP),前端输入端(PRIMARY)和接地端(FG)之间的隔离必须满足至少 1x MOP(MOOP/MOPP),如右图所示:
型1U
低高度的设计。
可缩减设备的高度和尺寸。
高度仅30mm
,能节省更多空间,
适合安装在高度有限的设备中。
机壳式医疗电源更易使用。
稳定性高。
搬动和安装更简单,提高了生产作业效率。
适合电气设备标准以及工业标准
工业应用
CT
和PET
扫描仪
MRI
扫描仪
X
射线
工业应用
工业自动化机械
工业系统
电子仪器,
设备或装置
35W
系列
WMA35F-5
WMA35F-12
WMA35F-24
WMA35F-48
75W
系列
WMA75F-12
WMA75F-24
WMA75F-48
150W
系列
WMA150H-12
WMA150H-24
WMA150H-48
350W
系列
WMA350H-12
WMA350H-24
WMA350H-48

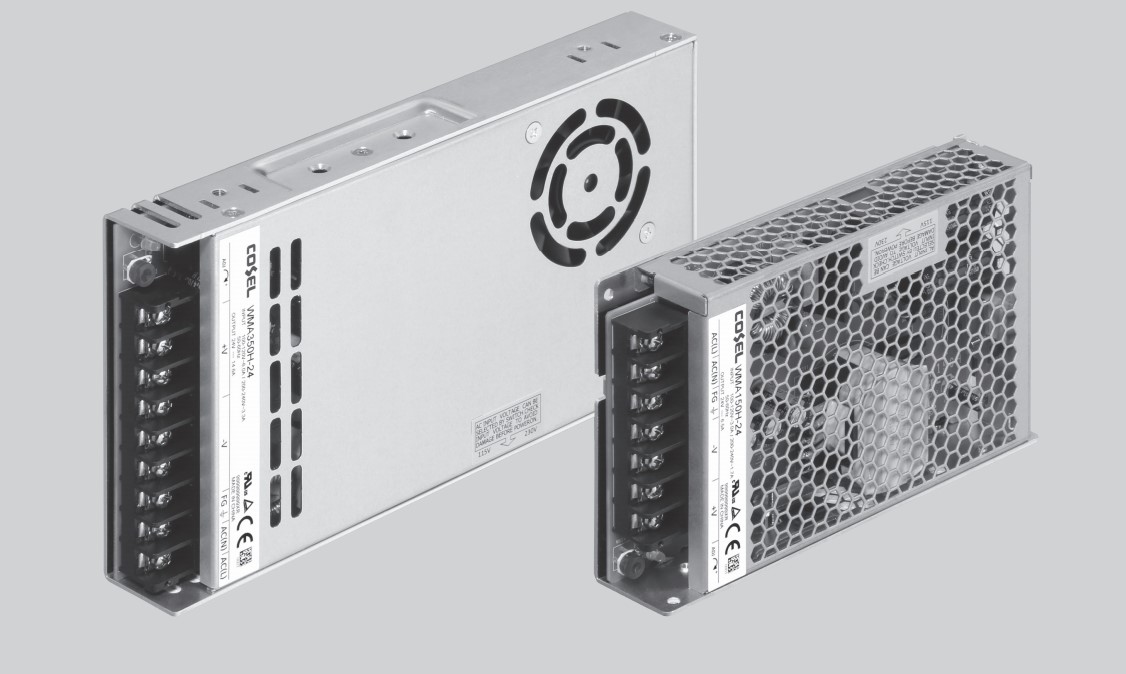

WMA系列是科索推出的AC-DC机壳式电源新品。,绝缘等级为2MOPP,同时高度仅30mm,便于安装在空间有限的设备中。
WMA系列,可应用于各类工控设备。它适合EN61558-2-16 OVC Ⅲ(过电压保护),因此无需使用绝缘变压器,降低了成本并节省空间。
第二版标准定义要求 |
定义 |
B类 |
BF类 |
CF类 |
绝缘电压 |
输入-输出: 4000 Vac输入-接地: 1500 Vac输出-接地: 500 Vac |
输入-输出: 4000 Vac输入-接地: 1500 Vac输出-接地: 500 Vac |
输入-输出: 4000 Vac输入-接地: 1500 Vac输出-接地: 500 Vac |
描述 |
不与人接触,可以接地 |
与人接触,不直接与心脏接触 |
与心脏直接触 |
漏电流 |
NC |
SFC |
NC |
SFC |
NC |
SFC |
接地漏电流 |
500uA |
1mA |
500uA |
1mA |
500uA |
1mA |
机壳漏电流 |
100uA |
500uA |
100uA |
500uA |
100uA |
500uA |
患者漏电流 |
100uA |
500uA |
100uA |
500uA |
100uA |
500uA |
■ NC=通常情况■ SFC=单线故障情况
